在XP Embedded中使用Enhanced Write Filter(EWF)功能

1.简介

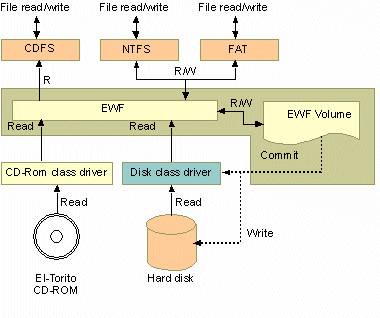

Enhanced Write Filter (EWF) 功能是Windows XP Embedded 提供的一个磁盘写入保护组件，使用它可以保护磁盘分区不被病毒侵入，就如同装了还原卡一般方便。其原理是通过一个文件过滤驱动，将系统对被保护分区的所有写操作都重定向到其他存储区域(内存或一个特殊的硬盘分区,这个存储区域在微软的文档中称为覆盖,下称覆盖)，需要时，可以将写入到覆盖中的数据再提交到被保护分区，具体请参见：http://www.microsoft.com/china/MSDN/library/Mobility/embedded/USdnxpesp1ewfwinxp.mspx?mfr=true

1.1 关于覆盖

有两个基本类型 EWF 覆盖。

a.首先是基于磁盘的覆盖，它将所有写入操作重定向到硬盘上的不同分区，如果需要，可以将覆盖分区中存储的数据提交到受保护的分区，XPE每个分区最多支持 9 个覆盖(可以理解为保存了9个系统还原点)。

b.第二种类型的覆盖是基于 RAM 的覆盖。基于 RAM 的覆盖将所有写入操作重定向到内存。通常，当计算机关闭或重新启动时，该数据会丢失。

   基于磁盘的覆盖  基于 RAM 的覆盖

 优点
1.

保护磁盘上的数据以避免被改变或破坏
2.

提供磁盘内容的多个快照
3.

允许将磁盘写入操作提交到受保护的卷
4.

还原到以前的覆盖级别
1.

保护磁盘上的数据以避免被改变或破坏
2.

启用无状态操作
3.

使 XPE 能够在没有持久性存储的系统上运行

 缺点
1.

要求对驱动器进行分区以容纳覆盖分区
2.

需要额外的系统开销，可能影响某些设备上的性能
1.

需要额外的内存，以存储在覆盖中缓存的数据
2.

当系统重新启动时，数据丢失

2.安装配置EWF

a.添加组件

Enhanced Write Filter
Enhanced Write Filter API (EWF API)
EWF Manager Console application
EWF NTLDR

b.设置Enhanced Write Filter组件(针对DISK类型的覆盖)

EWF Volume Configuration
Disable Background Disk Defragmentation
Enable Hibernate-Once-Resume-Many Mode (HORM)
Optimal Performance
Use Less Overlay Space
Use Less Overlay Space and Less Writes


  要保护的分区数量
  最多支持的覆盖数
  覆盖分区的空间大小





  磁盘序号
  分区序号
  覆盖类型



c.将目标机的硬盘留下4G左右的自由空间

执行FBA的时候，系统将自动在自由空间上创建一个覆盖分区。

3.使用EWF

build完系统，并在目标机上执行了FBA之后，就可以使用EWF了。
http://lzg-ad.blog.sohu.com/80248200.html(ewfmgr命令及参数详解)

a.检查是否启用了EWF：

C:\Documents and Settings\Administrator>ewfmgr C:
Protected Volume Configuration
Type DISK
State ENABLED(ENABLED代表已经启动了EWF功能)
Boot Command NO_CMD
Param1 0
Param2 0
Persistent Data ""
Volume ID 18 6B 13 E2 00 7E 00 00 00 00 00 00 00 00 00 00
Device Name "\Device\HarddiskVolume1" [C:]
Max Levels 1
Clump Size 512
Current Level 1

Disk space used for data 6611968 bytes
Disk space used for mapping 1900 bytes
Memory used for mapping 4096 bytes
--- Levels ended ---

b.将当前的系统状态提交到被保护的磁盘分区(该命令在重启后才执行)：

C:\Documents and Settings\Administrator>ewfmgr -commit C:
*** Committing overlay to the protected volume.

Protected Volume Configuration
Type DISK
State ENABLED
Boot Command COMMIT
Param1 0
Param2 0
Persistent Data ""
Volume ID 18 6B 13 E2 00 7E 00 00 00 00 00 00 00 00 00 00
Device Name "\Device\HarddiskVolume1" [C:]
Max Levels 1
Clump Size 512
Current Level 1

Disk space used for data 6912512 bytes
Disk space used for mapping 2125 bytes
Memory used for mapping 4096 bytes
--- Levels ended ---

c.还原系统到曾经保存的系统状态(该命令在重启后才执行)：

C:\Documents and Settings\Administrator>ewfmgr -restore C:
*** Restoring to prior level
*** Deleting overlay data beyond level 0

Protected Volume Configuration
Type DISK
State ENABLED
Boot Command SET_LEVEL
Param1 0
Param2 0
Persistent Data ""
Volume ID 18 6B 13 E2 00 7E 00 00 00 00 00 00 00 00 00 00
Device Name "\Device\HarddiskVolume1" [C:]
Max Levels 1
Clump Size 512
Current Level 1

Disk space used for data 7355392 bytes
Disk space used for mapping 2200 bytes
Memory used for mapping 4096 bytes
--- Levels ended ---

d.输完命令就后悔了怎么办：

C:\Documents and Settings\Administrator>ewfmgr -nocmd
The Ewf Volume is "\Device\HarddiskVolume3"
Ewf Volume Configuration
Volume Size 4194279936
Segments 8192
Segment Size 511488
Free segments 8176
Max Levels 1
Max Protected Volumes 1
Protected Volumes 1

Ewf Volume percent full 0.20

Protected volumes
Device Name "\Device\HarddiskVolume1" [C:]
HORM Not supported

注意，如果要做GHOST，需要使用-ir开关。
http://social.msdn.microsoft.com/Forums/en-US/embeddedwindowstools/thread/0fd0f082-3f05-495f-b4fd-4a53b9172d8e

推荐一个这方面技术的大牛博客：http://lzg-ad.blog.sohu.com/entry/5732151/ (雷志刚博客)
