51单片机控制的收音机(带串口,遥控,芯片89S52+LC72131+LA1845N)

本方案采用89S52做为主控芯片，LC72131+LA1845N做为收音模块，支持按键控制，红外线遥控控制，也可通过串口上位机控制，可以通过计算机并口更新单片机软件程序。

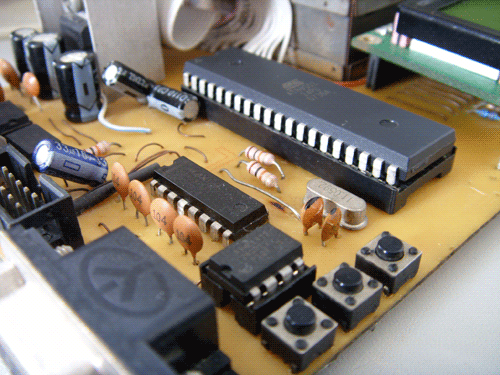

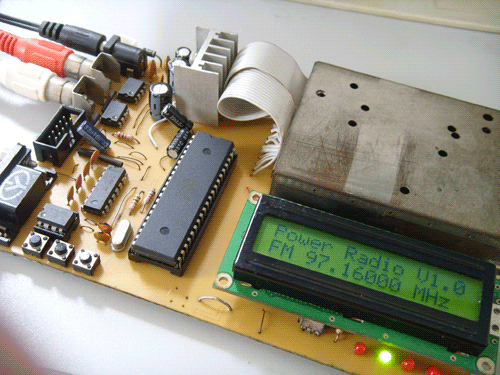

音量用两块DS1804控制，频率信息用一块1602液晶显示。

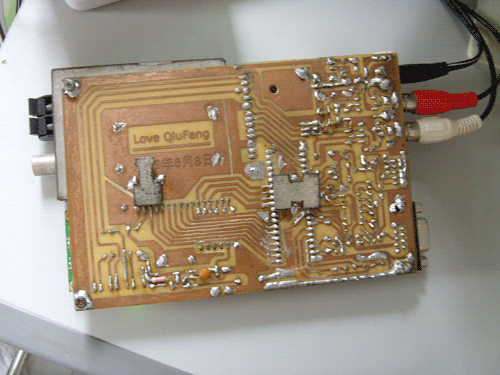

单面板，飞线很多，呵呵。

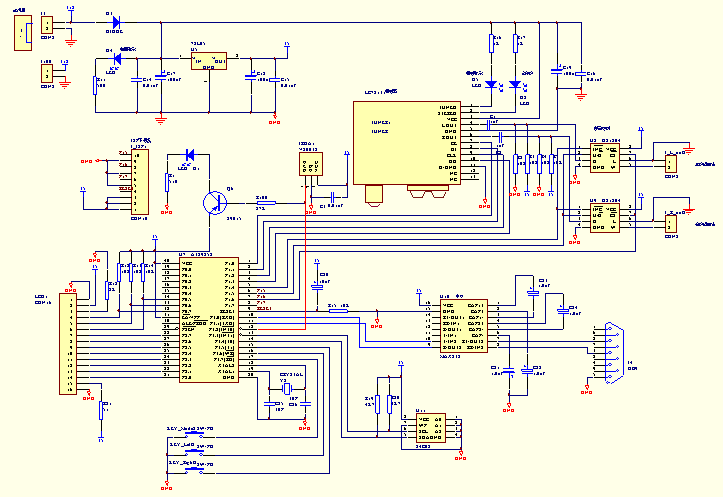

硬件方案.rar(Protel99)
PC端控制软件.rar(VC++7.1,即Visual Stdio .Net 2003)

本方案的单片机软件使用C语言编写(Keil uVision3)，LC72131芯片的驱动稍微麻烦，他使用SPI总线与单片机芯片通讯：

//SPI总线数据传输
//首先发送高位,延时必须大于1.5us。
void WriteLC72131(INT32 _DATA)
{
    data INT8 i=0;

    PIN_CE=0; //CE默认为低电平
    PIN_CL=1; //CL默认为高电平

    for(i=1;i<=32;i++)
    {
        PIN_CL=0;   // CL产生下降沿
        Delay_2CP(1);
        if(_DATA & 0x80000000)
        {
            PIN_DI=1;
        }
        else
        {
            PIN_DI=0;
        }
        PIN_CL=1; // CL产生上升沿
        Delay_2CP(1);
        if(i==8)
        {
            PIN_CE=1;
            Delay_2CP(1);
        }
        _DATA=_DATA<<1;
    }
    PIN_CE=0;
}

//封装了输入模式1的数据
extern idata union _IN1_DATA
{
    INT32 _IN1_DATA_32;
    struct _IN1_DATA_BITS
    {
        INT8 Address     :8;
        INT16 Frequency :16;
        INT8 R3            :1;
        INT8 R2            :1;
        INT8 R1            :1;
        INT8 R0            :1;
        INT8 XS            :1;
        INT8 CTE         :1;
        INT8 DVS         :1;
        INT8 SNS         :1;
    }IN1_DATA_BITS;
}IN1_DATA;

//封装了输入模式2的数据
extern idata union _IN2_DATA
{
    INT32 _IN2_DATA_32;
    struct _IN2_DATA_BITS
    {
        INT8 Address :8;

        //位域：对于每个独立的位，C语言要求低位写在前边;
        //字节顺序不受影响，仍然是高字节在前。
        INT8 B04      :1;
        INT8 B03      :1;
        INT8 B02      :1;
        INT8 B01      :1;
        INT8 IO2       :1;
        INT8 IO1       :1;
        INT8 IOC2    :1;
        INT8 IOC1    :1;

        INT8 DZ1      :1;
        INT8 DZ0      :1;
        INT8 UL1      :1;
        INT8 UL0      :1;
        INT8 DOC2    :1;
        INT8 DOC1    :1;
        INT8 DOC0    :1;
        INT8 DNC      :1;

        INT8 TEST2   :1;
        INT8 TEST1   :1;
        INT8 TEST0   :1;
        INT8 IFS        :1;
        INT8 DLC      :1;
        INT8 TBC      :1;
        INT8 GT1      :1;
        INT8 GT0      :1;
    }IN2_DATA_BITS;
}IN2_DATA;


完整源代码：单片机软件.rar
备注：该方案是学习51单片机时的习作。
